انتخاب صحیح کلید اتوماتیک (MCCB) برای ایمنی و پایداری سیستم های برقی صنعتی و تجاری یک گام حیاتی است. این راهنما به شما کمک می کند تا با درک عمیق پارامترهای آمپر و قدرت قطع، تصمیمی آگاهانه و مطمئن بگیرید و از بروز خطرات و خسارات جلوگیری کنید.
برای انتخاب کلید اتوماتیک، ابتدا جریان نامی بار را محاسبه کرده و کلیدی با آمپر 20 تا 25 درصد بالاتر انتخاب کنید. سپس، قدرت قطع اتصال کوتاه (Icu) را بر اساس حداکثر جریان اتصال کوتاه محتمل در نقطه نصب تعیین کنید و کلیدی با قدرت قطع برابر یا بالاتر از آن برگزینید.
| +۱۰۰۰پروژه موفق | ۹۹٪رضایت مشتری | ۲۰ سالتجربه تخصصی |
در قلب هر سیستم الکتریکی صنعتی و حتی تجاری، کلیدهای حفاظتی نقش حیاتی ایفا می کنند. در میان این تجهیزات، کلید اتوماتیک به دلیل قابلیت های پیشرفته خود در حفاظت از مدار در برابر اضافه بار و اتصال کوتاه، از اهمیت ویژه ای برخوردار است. انتخاب نادرست این کلید می تواند نه تنها به تجهیزات گران قیمت آسیب جدی برساند، بلکه سلامت افراد را نیز به خطر اندازد و منجر به توقف های ناخواسته و ضررهای مالی کلان شود. این مقاله با هدف ارائه یک راهنمای جامع و کاربردی، به شما کمک می کند تا با درک عمیق از مفاهیم آمپر و قدرت قطع، بهترین تصمیم را برای انتخاب کلید اتوماتیک متناسب با نیازهای پروژه خود بگیرید. ما به تشریح جزئیات فنی، استانداردهای مربوطه و نکات کلیدی می پردازیم تا شما بتوانید با اطمینان کامل، امنیت و پایداری سیستم های برقی خود را تضمین کنید.
🛡️ کلید اتوماتیک (MCCB) چیست و چرا انتخاب دقیق آن حیاتی است؟

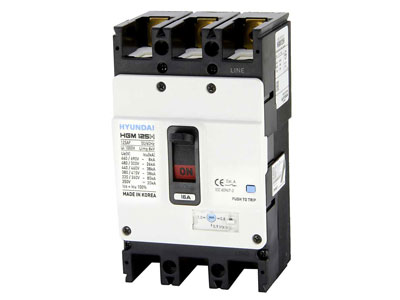

کلید اتوماتیک که با نام کامل Molded Case Circuit Breaker (MCCB) شناخته می شود، یک دستگاه الکترومکانیکی حفاظتی است که وظیفه قطع و وصل جریان الکتریکی در مدار را بر عهده دارد. برخلاف فیوزها که پس از یک بار عملکرد باید تعویض شوند، MCCB قابلیت قطع و وصل مجدد را دارد و می تواند مدار را در برابر دو نوع خطای اصلی، یعنی اضافه بار (Overload) و اتصال کوتاه (Short Circuit)، محافظت کند. این کلیدها در طیف وسیعی از کاربردها، از تابلوهای توزیع اصلی در صنایع بزرگ گرفته تا حفاظت مدارهای فرعی در ساختمان های تجاری، مورد استفاده قرار می گیرند. اهمیت انتخاب دقیق MCCB نه تنها در جلوگیری از آسیب به تجهیزات و کابل ها نهفته است، بلکه در حفظ ایمنی پرسنل و جلوگیری از آتش سوزی های ناشی از خطاهای الکتریکی نیز نقش کلیدی دارد. یک انتخاب اشتباه می تواند منجر به عملکرد نامناسب کلید در زمان خطا، یا حتی آسیب دیدن خود کلید شود که پیامدهای جبران ناپذیری خواهد داشت.
تفاوت ساختاری MCCB با سایر کلیدهای حفاظتی
برای درک بهتر MCCB، لازم است آن را با سایر کلیدهای حفاظتی رایج مقایسه کنیم. کلید مینیاتوری (MCB) عمدتاً برای حفاظت مدارهای روشنایی و پریزهای خانگی با جریان های پایین تر (تا 63 آمپر) و قدرت قطع کمتر طراحی شده است. کلید محافظ جان (RCCB) تنها وظیفه حفاظت در برابر جریان نشتی را بر عهده دارد و در برابر اضافه بار و اتصال کوتاه حفاظتی ندارد. اما MCCB با قابلیت هایی همچون رنج جریان بالاتر (از چند ده آمپر تا چند هزار آمپر)، قدرت قطع بسیار بالاتر و امکان تنظیم پارامترهای حفاظتی (در مدل های الکترونیکی)، یک راهکار جامع تر و قدرتمندتر برای حفاظت از تاسیسات بزرگ و پیچیده صنعتی و تجاری محسوب می شود. این کلیدها اغلب دارای واحدهای تریپ حرارتی-مغناطیسی یا الکترونیکی هستند که امکان تشخیص دقیق و قطع سریع مدار را در شرایط خطا فراهم می کنند.
📘 پارامترهای کلیدی در انتخاب کلید اتوماتیک
انتخاب کلید اتوماتیک بر پایه دو پارامتر اساسی جریان نامی و قدرت قطع استوار است. درک عمیق این پارامترها برای اطمینان از عملکرد صحیح و ایمن کلید در شرایط عادی و خطا ضروری است. نادیده گرفتن هر یک از این موارد می تواند منجر به انتخاب کلیدی شود که یا به صورت مکرر و بی مورد قطع می شود، یا در زمان بروز خطای جدی، قادر به حفاظت از مدار نخواهد بود و خود دچار آسیب می شود.
مفهوم جریان نامی (In) و اهمیت حاشیه اطمینان
جریان نامی (Rated Current) که با In نمایش داده می شود، حداکثر جریانی است که کلید اتوماتیک می تواند به صورت پیوسته و بدون قطع شدن، از خود عبور دهد. این مقدار معمولاً بر روی پلاک کلید درج شده است و باید متناسب با جریان کاری نرمال بار مورد حفاظت و همچنین ظرفیت تحمل جریان کابل های مدار انتخاب شود. یک اصل مهم در انتخاب جریان نامی این است که باید کمی بیشتر از جریان بار نرمال باشد تا از قطع شدن های بی مورد در نوسانات لحظه ای یا جریان های راه اندازی (مانند موتورها) جلوگیری شود. توصیه می شود جریان نامی کلید حدود 20 تا 25 درصد بالاتر از جریان کاری نرمال بار در نظر گرفته شود. برای مثال، اگر یک دستگاه در حالت عادی 80 آمپر جریان می کشد، انتخاب یک کلید با جریان نامی 100 آمپر منطقی است. همچنین، جریان نامی کلید نباید از حداکثر جریان مجاز کابل های متصل به آن بیشتر باشد، زیرا در غیر این صورت، قبل از اینکه کلید عمل کند، کابل ها دچار آسیب خواهند شد.
قدرت قطع (Breaking Capacity)؛ تفاوت Icu و Ics
قدرت قطع (Breaking Capacity) که با واحد کیلوآمپر (kA) بیان می شود، مهم ترین پارامتر ایمنی در انتخاب کلید اتوماتیک است. این مقدار نشان دهنده حداکثر شدت جریان اتصال کوتاهی است که کلید قادر است آن را با موفقیت قطع کند، بدون اینکه خود دچار آسیب جدی شود یا منفجر گردد. قدرت قطع به دو بخش اصلی تقسیم می شود:
- Icu (Ultimate Short-Circuit Breaking Capacity): حداکثر جریانی است که کلید می تواند تنها برای یک بار آن را با موفقیت قطع کند و پس از آن نیاز به بازرسی و احتمالاً تعویض دارد.
- Ics (Service Short-Circuit Breaking Capacity): درصدی از Icu (معمولاً 50%، 75% یا 100%) است و نشان می دهد کلید چند بار می تواند این جریان خطا را قطع کند و همچنان سالم باقی بماند و بدون نیاز به بازرسی یا تعویض، به کار خود ادامه دهد. انتخاب کلیدی با Ics بالا، پایداری و قابلیت اطمینان سیستم را در طول زمان افزایش می دهد.
برای انتخاب ایمن، قدرت قطع کلید باید همیشه بالاتر از حداکثر جریان اتصال کوتاه محتمل در نقطه نصب در نظر گرفته شود. این مقدار باید توسط محاسبات دقیق اتصال کوتاه توسط مهندس برق تعیین شود. در محیط های صنعتی، به خصوص نزدیک به ترانسفورماتورها، جریان اتصال کوتاه می تواند به ده ها کیلوآمپر برسد و انتخاب کلیدی با قدرت قطع ناکافی می تواند فاجعه بار باشد.
در سیستم های پیچیده، هماهنگی حفاظتی (Coordination) بین کلیدهای بالادستی و پایین دستی از اهمیت بالایی برخوردار است. این هماهنگی تضمین می کند که در صورت بروز خطا، فقط نزدیک ترین کلید به محل خطا عمل کند و از قطع شدن کل سیستم جلوگیری شود.
🏷️ گام های عملی برای انتخاب کلید اتوماتیک مناسب
انتخاب کلید اتوماتیک یک فرآیند مهندسی است که نیاز به دقت و رعایت اصول خاص دارد. این بخش به شما کمک می کند تا با دنبال کردن گام های عملی، کلید مناسبی را برای سیستم خود انتخاب کنید.
|
1️⃣
محاسبه بارجریان نامی |
2️⃣
تعیین SCقدرت قطع |
3️⃣
نوع تریپحرارتی/الکترونیکی |
4️⃣
استانداردهارعایت مقررات |
گام اول: محاسبه جریان بار و انتخاب آمپر مناسب
اولین و مهم ترین گام، تعیین دقیق جریان نامی (Ib) مداری است که قرار است توسط کلید اتوماتیک حفاظت شود. این جریان با جمع آوری اطلاعات از پلاک مشخصات تجهیزات مصرف کننده، کاتالوگ ها، یا با استفاده از فرمول های مهندسی برق (P = √3 V I Cosφ برای بارهای سه فاز و P = V I Cosφ برای بارهای تک فاز) محاسبه می شود. پس از محاسبه جریان بار، باید یک حاشیه اطمینان برای جلوگیری از قطع شدن های ناخواسته در نظر گرفت. همان طور که پیش تر اشاره شد، انتخاب کلیدی با جریان نامی (In) حدود 20 تا 25 درصد بالاتر از جریان بار (Ib) توصیه می شود. همچنین، باید اطمینان حاصل شود که جریان نامی کلید انتخابی، از جریان مجاز کابل های متصل به آن (Iz) بیشتر نباشد. این رابطه به صورت Ib ≤ In ≤ Iz بیان می شود تا هم حفاظت از بار و هم حفاظت از کابل ها به درستی انجام گیرد.
گام دوم: محاسبه جریان اتصال کوتاه محل نصب
جریان اتصال کوتاه (Short Circuit Current) در نقطه نصب کلید، پارامتر حیاتی بعدی است که باید محاسبه شود. این محاسبه پیچیده بوده و نیاز به دانش مهندسی برق و استفاده از نرم افزارهای تخصصی دارد. عواملی مانند ظرفیت ترانسفورماتور تغذیه، امپدانس خطوط انتقال، و فاصله از منبع تغذیه بر شدت جریان اتصال کوتاه تاثیر می گذارند. پس از محاسبه حداکثر جریان اتصال کوتاه محتمل در نقطه نصب، باید کلیدی را انتخاب کرد که قدرت قطع آن (Icu) برابر یا بیشتر از این مقدار باشد. نادیده گرفتن این گام می تواند منجر به تخریب کلید و بروز خطرات جدی در زمان خطا شود. در صورت عدم دسترسی به محاسبات دقیق، باید از مقادیر ایمن و بالاتر از حد انتظار استفاده کرد، یا از مشاوره متخصصان بهره برد.
گام سوم: انتخاب نوع واحد تریپ (حرارتی-مغناطیسی یا الکترونیکی)
واحد تریپ (Trip Unit) مغز متفکر کلید اتوماتیک است که وظیفه تشخیص خطا و فرمان قطع را بر عهده دارد. دو نوع اصلی واحد تریپ وجود دارد:
- واحد تریپ حرارتی-مغناطیسی (Thermal-Magnetic): این نوع رایج ترین و اقتصادی ترین واحد تریپ است. بخش حرارتی آن از یک بی متال برای حفاظت در برابر اضافه بار (با تاخیر زمانی متناسب با شدت جریان) استفاده می کند و بخش مغناطیسی آن از یک سیم پیچ برای حفاظت فوری در برابر اتصال کوتاه بهره می برد. این واحدها معمولاً برای کاربردهای عمومی و بارهایی که تغییرات زیادی در جریان ندارند، مناسب هستند.
- واحد تریپ الکترونیکی (Electronic/Micrologic): این واحدهای پیشرفته از یک ریزپردازنده برای تحلیل دقیق جریان و ارائه حفاظت های متنوع تر استفاده می کنند. مزیت اصلی آنها قابلیت تنظیم دقیق پارامترهایی مانند جریان نامی، زمان تاخیر در قطع برای اضافه بار (Long-Time Delay)، جریان اتصال کوتاه با تاخیر (Short-Time Delay)، و حفاظت فوری (Instantaneous) است. برخی از مدل ها حفاظت نشتی جریان (Ground Fault) و قابلیت های ارتباطی (Modbus) را نیز ارائه می دهند. این نوع تریپ برای کاربردهای حساس، بارهای موتوری، و سیستم هایی با نیاز به هماهنگی حفاظتی بالا ایده آل است، هرچند قیمت بالاتری دارند.
انتخاب کلید اتوماتیک با قدرت قطع کمتر از جریان اتصال کوتاه محتمل، می تواند در زمان خطا منجر به انفجار کلید، تخریب تابلو برق و خطرات جانی شود. همیشه از محاسبات دقیق مهندسی استفاده کنید.
📜 بررسی استانداردهای جهانی (IEC 60947-2)
تمامی کلیدهای اتوماتیک باید مطابق با استانداردهای بین المللی طراحی و تولید شوند تا عملکرد ایمن و قابل اطمینان آنها تضمین شود. مهم ترین استاندارد برای کلیدهای اتوماتیک فشار ضعیف، استاندارد IEC 60947-2 است. این استاندارد الزامات مربوط به ساخت، عملکرد، تست و نحوه استفاده از کلیدهای اتوماتیک را مشخص می کند. رعایت این استانداردها به مصرف کنندگان اطمینان می دهد که محصول خریداری شده از کیفیت و ایمنی لازم برخوردار است. پارامترهایی مانند جریان نامی، قدرت قطع (Icu و Ics)، ولتاژ نامی، نوع واحد تریپ، و همچنین شرایط محیطی عملکرد کلید، همگی در این استاندارد تعریف شده اند. در هنگام خرید و انتخاب، همواره به گواهینامه های استاندارد و مطابقت محصول با IEC 60947-2 توجه ویژه داشته باشید. این موضوع به ویژه در پروژه های صنعتی و بین المللی اهمیت مضاعفی پیدا می کند.
⚠️ اشتباهات رایج در خرید کلید اتوماتیک
در فرآیند انتخاب و خرید کلید اتوماتیک، برخی اشتباهات رایج وجود دارند که می توانند منجر به بروز مشکلات جدی در آینده شوند. آگاهی از این اشتباهات به شما کمک می کند تا از آنها پرهیز کرده و انتخابی مطمئن داشته باشید. یکی از شایع ترین خطاها، عدم محاسبه دقیق جریان اتصال کوتاه و انتخاب کلیدی با قدرت قطع ناکافی است. این اشتباه می تواند در زمان بروز خطای جدی، به جای حفاظت، خود کلید را تخریب کرده و خسارات بیشتری به بار آورد. اشتباه دیگر، انتخاب جریان نامی کلید به صورت مشابه یا کمتر از جریان بار نرمال است که منجر به قطع شدن های بی مورد و اختلال در عملکرد سیستم می شود. همچنین، عدم توجه به نوع بار (مقاومتی، سلفی، خازنی) و نیازهای خاص آن (مانند جریان راه اندازی موتورها) می تواند به انتخاب واحد تریپ نامناسب منجر شود. نادیده گرفتن استانداردهای فنی و استفاده از محصولات غیرمعتبر نیز از دیگر اشتباهات پرهزینه است.
بسیاری از حوادث و آتش سوزی های الکتریکی ناشی از انتخاب نادرست تجهیزات حفاظتی است. سرمایه گذاری در دانش فنی و محصولات با کیفیت، تضمین کننده امنیت طولانی مدت است.
🌟 راهنمای انتخاب بر اساس برند و اصالت کالا

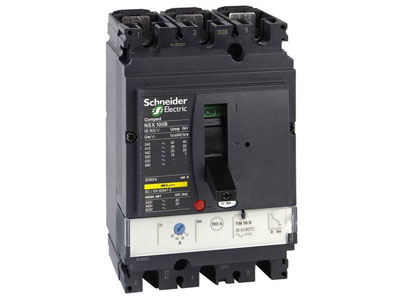

در بازار تجهیزات برق صنعتی، اصالت و اعتبار برند نقش بسیار مهمی در اطمینان از کیفیت و عملکرد صحیح کلید اتوماتیک ایفا می کند. انتخاب یک برند معتبر و شناخته شده، تضمینی برای رعایت استانداردهای تولید، استفاده از مواد اولیه با کیفیت و ارائه خدمات پس از فروش مناسب است. برندهایی مانند اشنایدر الکتریک، زیمنس و ABB از جمله نام های پیشرو در این صنعت هستند که محصولات آنها به دلیل کیفیت ساخت بالا، قابلیت اطمینان و تنوع مدل ها، مورد اعتماد مهندسان و صنعتگران قرار گرفته اند. در کنار این برندها، کلید اتوماتیک هیوندای نیز در پروژه های مختلف برق صنعتی مورد استفاده قرار می گیرد و هنگام انتخاب آن باید مشخصات فنی، قدرت قطع و نوع واحد تریپ با نیاز مدار مطابقت داشته باشد. این بررسی به انتخاب مدل مناسب و جلوگیری از استفاده از کلیدی با مشخصات نامتناسب کمک می کند.
در هنگام خرید، همواره از فروشندگان معتبر و نمایندگی های رسمی خرید کنید تا از اصالت کالا اطمینان حاصل شود. توجه به مشخصات فنی، سری محصول و کد فنی نیز اهمیت زیادی دارد؛ زیرا این موارد علاوه بر تشخیص مدل دقیق، امکان مقایسه صحیح محصولات را فراهم می کنند. از طرف دیگر، قیمت کلید اتوماتیک اشنایدر تنها به برند آن وابسته نیست و عواملی مانند جریان نامی، قدرت قطع، تعداد پل ها و نوع واحد تریپ نیز در تعیین قیمت نهایی مؤثر هستند. بنابراین بهتر است قیمت را در کنار مشخصات فنی و سطح حفاظت موردنیاز پروژه بررسی کنید، نه اینکه صرفاً ارزان ترین گزینه را انتخاب کنید.
محصولات تقلبی یا بی کیفیت، اگرچه ممکن است در ظاهر شبیه به برندهای اصلی باشند، اما در شرایط بحرانی و بروز خطا، عملکرد قابل اعتمادی نخواهند داشت و می توانند خطرات جبران ناپذیری به همراه داشته باشند. به یاد داشته باشید که در تجهیزات حفاظتی، صرفه جویی در هزینه با قربانی کردن کیفیت، هرگز توجیه اقتصادی ندارد.
📌 نتیجه گیری و چک لیست نهایی خرید
انتخاب کلید اتوماتیک مناسب، فراتر از یک انتخاب ساده، یک تصمیم مهندسی حیاتی برای ایمنی، پایداری و بهره وری سیستم های برقی است. با درک دقیق مفاهیم جریان نامی و قدرت قطع، و همچنین توجه به نوع واحد تریپ و استانداردهای مربوطه، می توانید از بروز خطرات و خسارات جبران ناپذیر جلوگیری کنید. همواره به یاد داشته باشید که کیفیت و اصالت کالا، ضامن عملکرد صحیح و طول عمر تجهیزات حفاظتی شماست. قبل از نهایی کردن خرید، از یک چک لیست جامع برای اطمینان از پوشش تمامی جنبه های فنی و کیفی استفاده کنید.
📋 موارد مهم
- محاسبه دقیق جریان بار و انتخاب آمپر مناسب (با حاشیه اطمینان).
- تعیین حداکثر جریان اتصال کوتاه در نقطه نصب و انتخاب قدرت قطع (Icu) کافی.
- انتخاب نوع واحد تریپ (حرارتی-مغناطیسی یا الکترونیکی) متناسب با نوع بار و نیازهای حفاظتی.
- بررسی ولتاژ نامی کلید و مطابقت آن با ولتاژ شبکه.
- توجه به تعداد پل های کلید (سه پل یا چهار پل) بر اساس نوع سیستم.
- اطمینان از مطابقت کلید با استانداردهای بین المللی (IEC 60947-2).
- خرید از برندهای معتبر و فروشندگان قابل اعتماد برای تضمین اصالت کالا.
کارشناسان مجرب ما آماده اند تا شما را در انتخاب بهترین کلید اتوماتیک متناسب با نیازهای پروژه شما راهنمایی کنند.
تماس با کارشناسان
❓ تفاوت اصلی قدرت قطع نهایی (Icu) و قدرت قطع سرویس (Ics) در چیست؟
Icu حداکثر جریانی است که کلید می تواند یک بار آن را قطع کند و پس از آن نیاز به بازرسی یا تعویض دارد. اما Ics جریانی است که کلید می تواند چندین بار آن را قطع کند و همچنان سالم و قابل استفاده باقی بماند.
❓ برای موتورهای الکتریکی چه نوع کلید اتوماتیکی توصیه می شود؟
برای موتورهای الکتریکی، به دلیل جریان راه اندازی بالا و نیاز به حفاظت دقیق، معمولاً کلیدهای اتوماتیک با واحد تریپ الکترونیکی توصیه می شوند. این واحدها امکان تنظیم دقیق زمان تاخیر در قطع را فراهم می کنند.
❓ چگونه جریان اتصال کوتاه را برای انتخاب کلید اتوماتیک محاسبه کنیم؟
محاسبه جریان اتصال کوتاه نیازمند دانش تخصصی مهندسی برق و استفاده از فرمول ها و نرم افزارهای شبیه سازی است. این محاسبه بر اساس امپدانس منبع تغذیه، کابل ها و سایر تجهیزات مدار انجام می شود.
❓ آیا می توان کلید اتوماتیک با جریان نامی بالاتر از کابل انتخاب کرد؟
خیر، جریان نامی کلید (In) هرگز نباید از حداکثر جریان مجاز کابل (Iz) بیشتر باشد. در غیر این صورت، قبل از اینکه کلید عمل کند، کابل دچار اضافه حرارت و آسیب جدی خواهد شد.
❓ تفاوت کلید اتوماتیک قابل تنظیم و غیرقابل تنظیم در چه کاربردهایی است؟
کلیدهای قابل تنظیم (معمولاً با تریپ الکترونیکی) برای کاربردهای صنعتی پیچیده که نیاز به انعطاف پذیری و تنظیم دقیق پارامترهای حفاظتی دارند مناسب هستند. کلیدهای غیرقابل تنظیم (معمولاً با تریپ حرارتی-مغناطیسی ثابت) برای کاربردهای ساده تر و عمومی تر استفاده می شوند.
📌 جمع بندی نهایی
در این راهنمای جامع، به بررسی دقیق پارامترهای آمپر و قدرت قطع در انتخاب کلید اتوماتیک پرداختیم و اهمیت هر یک را برای حفاظت بهینه از تاسیسات برقی تشریح کردیم. از مفهوم جریان نامی و ضرورت حاشیه اطمینان گرفته تا پیچیدگی های قدرت قطع نهایی (Icu) و سرویس (Ics)، و همچنین تفاوت های واحدهای تریپ حرارتی-مغناطیسی و الکترونیکی، تمامی جنبه های کلیدی مورد بحث قرار گرفت. رعایت استانداردهای جهانی مانند IEC 60947-2 و انتخاب برندهای معتبر، ستون فقرات یک انتخاب صحیح و ایمن را تشکیل می دهند. با پیروی از گام های عملی و دوری از اشتباهات رایج، می توانید اطمینان حاصل کنید که سیستم های الکتریکی شما در برابر انواع خطاهای احتمالی به بهترین شکل ممکن محافظت می شوند. این رویکرد نه تنها امنیت را افزایش می دهد، بلکه به پایداری و طول عمر تجهیزات شما نیز کمک شایانی می کند. انتخاب آگاهانه، سرمایه گذاری برای آینده ای امن و کارآمد است.
